一、概述

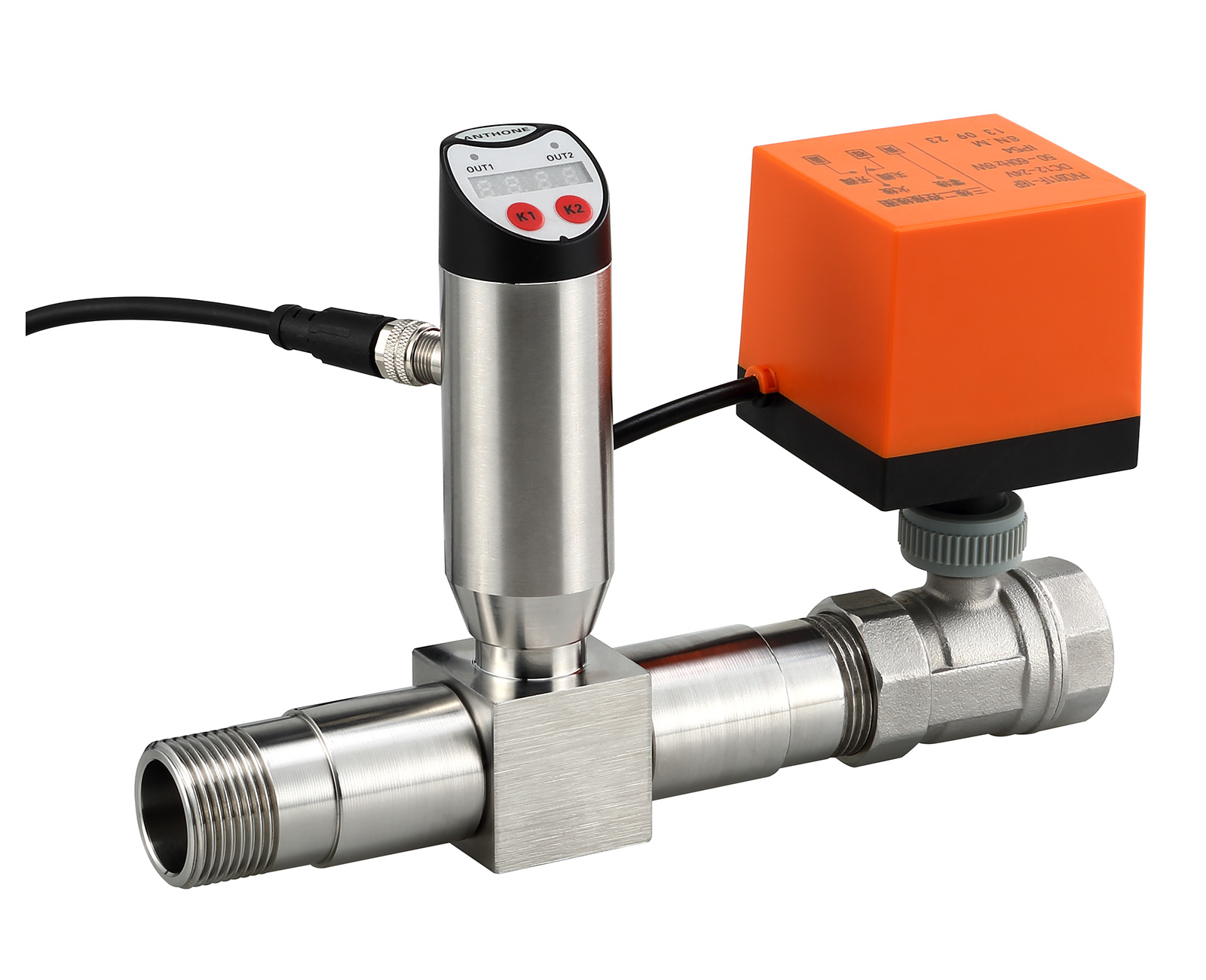

LU-STU-MFC 微型热式气体质量流量控制器采用热扩散原理进行气体质量流量测量并显示，通过模糊 PID 算法经两路推挽式开关输出直接控制阀门开度，实现瞬时流量给定控制，支持 RS-485 接口标准 MODBUS-RTU 标准通讯信号。
产品为全金属外壳设计，显示头可 330° 旋转，搭配高亮型 LED，能保证不同安装方式下的最佳读数体验。
二、技术参数
控制型流量计
测量介质：各种气体（乙炔气除外）
管径范围：DN10~DN40
流速范围：0.1~50Nm/s（空气）
精度：±1.5% F.S（最大量程），可选 ±2.5% F.S、±1.0% F.S
供电范围：DC12~30V
工作温度：传感器 - 20~+150℃；仪表（不含传感器）-20~+60℃
工作压力：介质压力≤1MPa
通讯协议：RS485（MODBUS-RTU 协议）
电动球阀
控制方式：正反转控制
电动扭力：8Nm
滤网整流器
功能：过滤稳流，降低直管段要求
三、选型说明
基础型号：LU-STU-MFC（微型热式流量系列号 + 质量流量控制器）
后续选型代号依次对应：管径、整流等级、供电、精度
1. 管径代号（含量程上限，空气，Nm³/h）
015：DN15(G1/2')，26
020：DN20(G3/4')，45
025：DN25(G1')，70
032：DN32(G5/4')，116
040：DN40(G3/2')，180
2. 整流等级代号
L1：最小压损，流量可达上限 100%，需大于 10 倍管径直管段
L2：较大压损，流量可达上限 70%，无需考虑直管段
LX：定制
3. 供电代号 D：24VDC
4. 精度代号 S：2.5%F.S U：1.5%F.S H：1.0%F.S
