一 概述

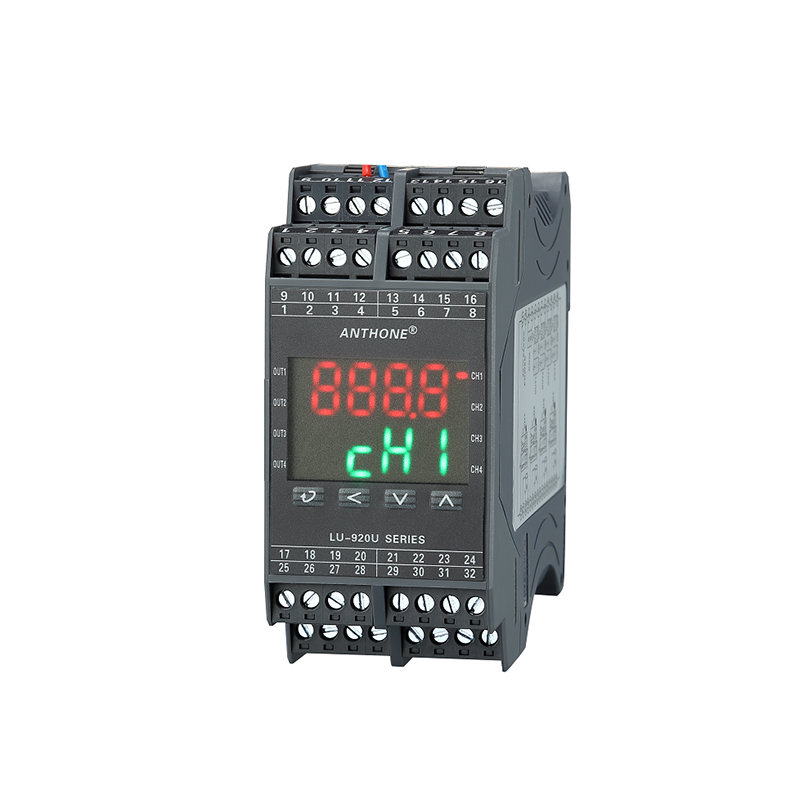

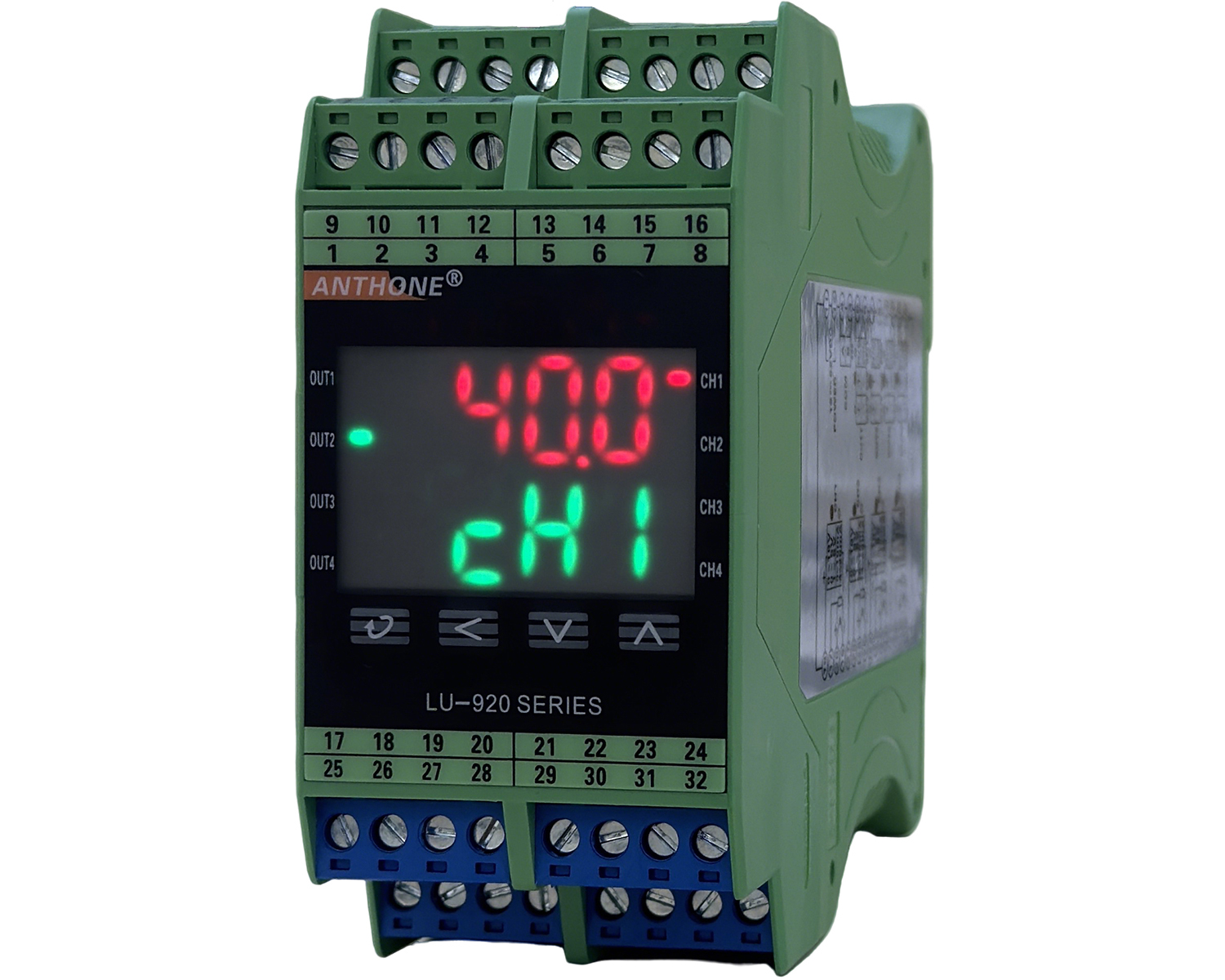

LU-924M04Y四路(LU-924M02Y两路)测控模块是一种采用全新设计理念的高性能、高可靠性智能型工业测量控制仪表。专为液位、压力、温度传感器及变送器配接构成各种量程和规格的液位、温度、压力测控系统而设计。广泛应用于半导体、光伏、石油化工、陶瓷、冶金、石化、热处理等行业。
主要特点：
采用先进的ARM处理器，处理速度快，接口部件简单，可靠性稳定性强。
包含了各种常用分度号的热电偶、热电阻、标准电压、标准电流等信号，快速准确的非线性校正算法，保证了数字化采样的精度。
丰富的报警输出，4组报警寄存器自由组合。
具有标准模拟量变送输出功能，变送数据源、变送类型、变送范围自由配置。
双排4位数码管显示，人机交互操作，简单易用。
即插即用模块化结构，丰富的输出规格，适用于各种应用需要。
标配RS485通讯，采用标准MODBUS通讯协议，通用性强，可靠性高。
抗干扰性能强，通过工业三级以上电磁兼容测试要求。
二 主要技术指标
• 输入规格及量程范围：
热电偶：S（-50~1768）、R（-50~1768）、B（250~1820）、K（-200~1372）、N（-200~1300）、
E（-200~1000）、J（-200~1200）、T（-200~400）
热电阻：PT100（-200~800）、Cu50（-50~150）、Cu100（-50~150）、
标准毫伏信号：自定义0~100mV
标准电阻信号：自定义0~500欧姆
标准电压信号：0~10V、0~5V、1~5V、自定义0~10V
标准电流信号：4~20mA、0~10mA、自定义0~20mA
• 测量精度：0.2级（±0.2%FS±1个字）
• 冷端补偿：±1℃
• 采样分辨率：1℃或0.1℃
• 采样周期：0.5秒
• 断偶断阻超量程检测，显示5b
• 输出方式：继电器触点输出
0~10mA电流输出（负载能力<1000欧姆）
4~20mA电流输出（负载能力<500欧姆）
• 报警功能：5组报警寄存器
5种报警方式选择（单边回差上限报警、单边回差下限报警、双边回差的上限报警、双边回差的下限报警、故障报警）
• 电源电压：18-52VDC
• 整机功耗：小于4W
• 使用环境：温度-10~+60℃，湿度0~80RH%
