一、概述

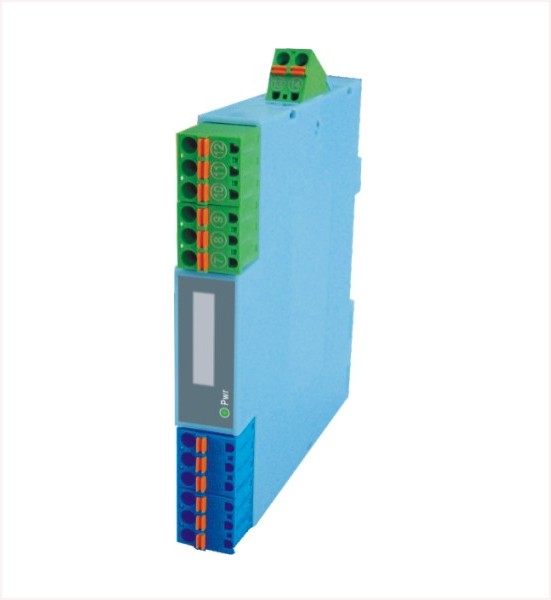

● LU-A22安全栅对现场变送器配电，并且限制危险能量从本安端子窜入到危险场所，并将直流信号转换成隔离的标准过程信号。
● 可连接两个独立的二线制变送器。
● 两个独立的输入、输出通道，每一通道的“输入—输出—电源”三者磁隔离。
二、技术指标
●输入参数（危险区信号）
输入电流时 输入范围：4～20mA、0-20mA、0-10mA
配电电压：≥16VDC
输出电阻：内置输入电阻器100Ω
输入电压时 输入范围：1~5V、0~5V、0~10V
输入阻抗：≥500KΩ
输入热电偶（毫伏信号），输入范围：
|
分度号 |
测量范围（℃） |
小量程（℃） |
|
K |
0-1300 |
120 |
|
E |
0-1000 |
80 |
|
S |
0-1600 |
580 |
|
B |
400-1800 |
1000 |
|
R |
0-1600 |
850 |
|
T |
-200-400 |
120 |
|
N |
0-1200 |
180 |
|
W |
0-2300 |
340 |
|
J |
0-1200 |
100 |
小毫伏量程：3mV
输入热电阻，输入范围：
|
分度号 |
测量范围（℃） |
小量程（℃） |
|
Cu50 |
-50-150 |
50 |
|
Cu100 |
-50-150 |
50 |
|
Pt10 |
-200-600 |
200 |
|
Pt100 |
-200-800 |
50 |
允许导线电阻 ： ≤5Ω（三线相同）
●输出参数（安全区信号）
输出电流时 输出范围：4～20mA、0-20mA、0-10mA
允许负载：≤350Ω
输出电压时 输出范围：1～5V、0~5V、0~10V
输出阻抗：≤500Ω
●本质安全参数
线性电流/电压 热电偶/热电阻
防爆标志： [Exia] ⅡC 防爆标志： [Exia] ⅡC
高允许电压Um：250V 高允许电压Um：250V
高输出电压Uo：28V 高输出电压Uo：12V
大输出电流Io：93mA 大输出电流Io：24mA
● 环境参数
供 电 电 源：20-30VDC
纹波系数10%P-P 以下约1W
电源显示灯：绿色LED 、电源供电时亮灯
使用温度范围：-20~ +60℃
使用湿度范围：0 ~ 95%RH （无冷凝）
● 综合技术参数
标准精度：±0.1%
温度漂移：±0.015%/℃
响应时间：≤10mS
绝缘电阻：输入-输出-电源间2.5KV，1min，50HZ
隔离强度：输入-输出-电源间≥100MΩ/500VDC
负载电阻变化的影响：±0.1%/250Ω（电流输出时）
±0.1%（电压输出时）
上电稳定时间：≤3s
