一、概述

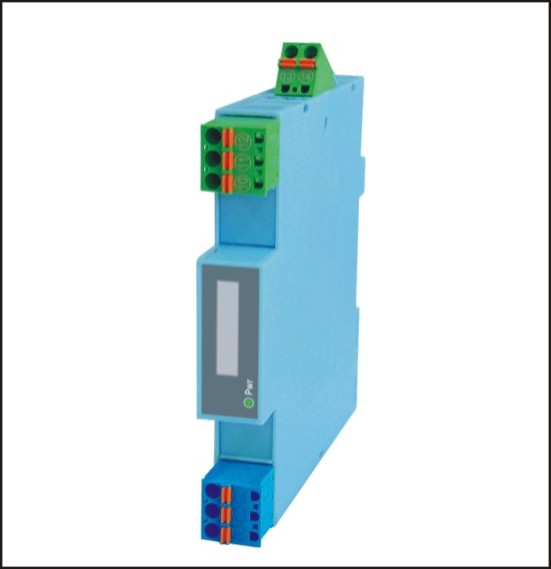

●LU-AK11安全栅接收来自危险区域的开关接点或接近传感器信号, 通过安全栅隔离,以继电器触点(电平信号或晶体管) 输出方式传送至安全区的控制系统或其它组合仪表。
●该隔离安全栅采用独立的直流电源供电, 供电电源-输入-输出之间隔离。
二、技术指标
● 输入参数（危险区信号）
◆输入类型：
无源输入为纯开关接点； NAMUR 型符合DIN19234标准的接近传感器。
有源信号：输入信号 > 2.1mA时，表示为“开”（ON）
输入信号 < 1.2mA时，表示为“关”（OFF）
开路电压：8V±0.5V 短路电流：约 4mA
开关阀值：约 1.55mA 回滞： 0.2~0.4 mA
●输出参数（安全区信号）
◆输出类型：
A. 继电器触点： 单刀转换继电器
触点特性：24VDC，2A ； 负载类型：电阻性负载； 响应时间：≤10ms
B. 电平信号：高电平 4.5V ~ 5.5V ； 低电平 ≤0.5V ； 高电平驱动能力≤20mA
C. 晶体管：外部供电电压 ≤40V； 驱动输出电流≤40mA
晶体管集电极输出 高电平： VCC； 低电平: ≤2.5V
晶体管发射极输出 高电平：VCC -2.5V； 低电平：≤ 0.5V
● 本质安全参数
防爆标志： [Exia] ⅡC
高允许电压Um：250V
高开路电压Uo：11V
大短路电流Io：15mA
大外部电感Lo：10mH
大外部电容Co：1.4μF
● 环境参数
供 电 电 源：DC24V±10%
电流消耗（24VDC供电时）：＜25mA
电源显示灯：绿色LED 、电源供电时亮灯
使用温度范围：-20~ +60℃
使用湿度范围：0 ~ 95%RH （无冷凝）
● 综合技术参数
标准精度：±0.1%
温度漂移：±0.015%/℃
响应时间：≤10mS
绝缘电阻：输入-输出-电源间2.5KV，1min，50HZ
隔离强度：输入-输出-电源间≥100MΩ/500VDC
负载电阻变化的影响：±0.1%/250Ω（电流输出时）
±0.1%（电压输出时）
上电稳定时间：≤3s
