一、概述
A、主要的功能与特点

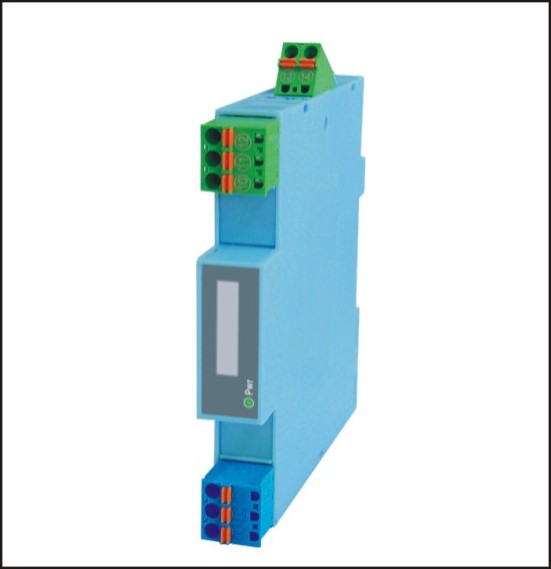

●LU-BK11安全栅将安全区的电源通过开关、晶体管或逻辑电平信号输入来控制危险区的现场设备，适合用于驱动电磁阀、报警器等本安设备以及其它没有能量储存的简单设备。
● 采用独立的直流电源供电，供电电源-输入-输出之间隔离。
● 带输出信号高低电平状态指示灯
● 整机体积小、重量轻、可高密度安装
二、技术指标
● 输入参数（安全区信号）
输入类型
A. 选择干接点开关：输入电流 ≤3mA / 24V； 开关延时 ≤2s
B. 选择电平信号：高电平 4~24V；低电平 ≤1V C. 选择晶体管：电气容量 30VDC，100mA
● 输出参数（危险区信号）
输出信号： 逻辑电压信号
输出等效电路（图一）：
输出特性曲线（图二）：
小输出电压：45mA时，12V
大输出电压：24V
大输出电流：45mA
● 输入输出特性
正常相位（*注明: 括符内描述为反向相位）
A. 选择干接点开关：如果输入开关闭合，则输出导通，输出指示黄色灯亮
B. 选择电平信号：如果输入高电平 4~24V，则输出导通，输出指示黄色灯亮。
C. 选择晶体管：如果输入的晶体管导通，则输出导通，输出指示黄色灯亮。
（反相时，则不导通，输出指示黄色灯灭）
A. 如果输入开关断开， 则输出不导通，输出指示黄色灯不亮
B. 如果输入低电平 <1V， 则输出不导通，输出指示黄色灯不亮。
C. 如果输入的晶体管不导通， 则输出不导通，输出指示黄色灯不亮。
（反相时，则导通，输出指示黄色灯亮）
*注明 : 若需要反向相位, 需通过该产品内部的微型开关设置,用户订货时注明。
● 本质安全参数
防爆标志： [Exia] ⅡC
高允许电压Um：250V
高开路电压Uo：25V
大短路电流Io：147mA
大外部电感Lo：1.4mH
大外部电容Co：0.08μF
● 环境参数
供 电 电 源：20-30VDC
电源显示灯：绿色LED 、电源供电时亮灯
电流消耗（24VDC供电时）：单通道 < 75mA （输出电流 45mA 时）;
工作温度： 0~ +50 ℃
存储温度：-20~ +60℃
相对湿度： 0 ~ 95%RH （无冷凝）
● 综合技术参数
标准精度：±0.1%
温度漂移：±0.015%/℃
响应时间：≤10mS
绝缘电阻：输入-输出-电源间2.5KV，1min，50HZ
隔离强度：输入-输出-电源间≥100MΩ/500VDC
上电稳定时间：≤3s
