热式气体质量流量计是基于热扩散原理而设计的，该仪表采用恒温差法对气体进行准确测量。具有体积小数字化程度高、安装方便，测量准确等优点。

二、工作原理

传感器部分由两个基准级铂电阻温度传感器组成，仪表工作时，一个传感器不间断地测量介质温度 T1；另一个传感器自加热到高于介质温度 T2，它用于感测流体流速，称为速度传感器。该温度ΔT=T2-T1，T2>T1，当有流体流过时，由于气体分子碰撞传感器并将 T2 的热量带走，使 T2 的温度下降，若要使ΔT 保持不变，就要提高 T2 的供电电流，气体流动速度越快，带走的热量也就越多，气体流速和增加的热量存在固定的函数关系，这就是恒温差理。

其中 — 流体比重（和密度相关） V — 流速

K — 平衡系数

Q — 加热量（和比热及结构相关） ΔT — 温度差

由于传感器温度比介质（环境）温度总是自动恒定高出 30℃左右，

所以热式气体流量计从原理上不需要温度补偿。

热式气体质量流量计适用介质温度范围为-40-450℃。

流体比重和密度相关

 — 工况体积下的介质密度（kg/m3）

ρ — 标准条件下介质密度（101.325 Kpa、20℃） （kg/m3）

P — 工况压力 （kPa）

T — 工况温度（℃）

从（1）（2）式可以看出，流速和工况压力，气体密度，工况温度函数关系已确定。恒温差热式气体质量流量计不但不受温度影响，而且不受压力的影响，热式气体质量流量计是真正的直接式质量流量计，用户不必对压力和温度进行修正。

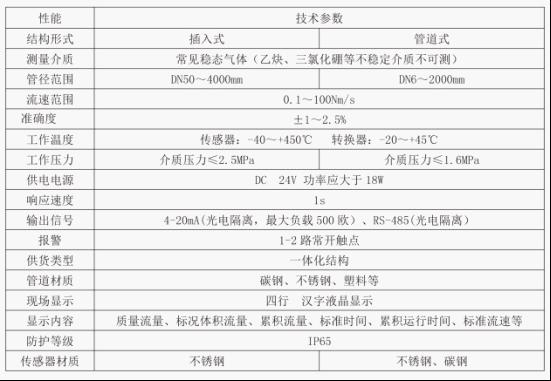

三、技术参数

热式气体质量流量计具有如下技术优势：

1、真正的质量流量计，对气体流量测量无需温度和压力补偿，测量方便、准确。可得到气  体的质量流量或者

标准体积流量。

2、宽量程比，可测量流速高至 120Nm/s 低至 0.1Nm/s 的气体，可以用于气体检漏。

3、抗震性能好使用寿命长。传感器无活动部件和压力传感部件，不受震动对测量精度的影  响。

5、数字化设计。整体数字化电路测量，测量准确、维修方便。

 6、采用 RS-485 通讯，或 HART 通讯，可以实现工厂自动化、集成化。

更详细的内容，请下载说明书查看
