口罩机焊接超声波设备
（电话：13600905985，张经理）
一、 超音波工作原理
热可塑性胶的超音波加工，是利用工作接面间高频率的磨擦而使分子间急速产生热
量，当此热量足够熔化工作时，停止超音波发振，此时工件接面由熔融而固化，完成加工
二、 超音波机构原理
将 220V，50HZ 转变为 20KHz 之高压电能，利用振动子转换成机械能，如此的机械振动，经由传动子，模具传至加工物，并利用空气压力，产生工作接面之磨擦效果。振动子和传动子装置在振筒内，外接模具，利用空压系统和控制回路，在事先设定之条件下升降，以完成操作程序。

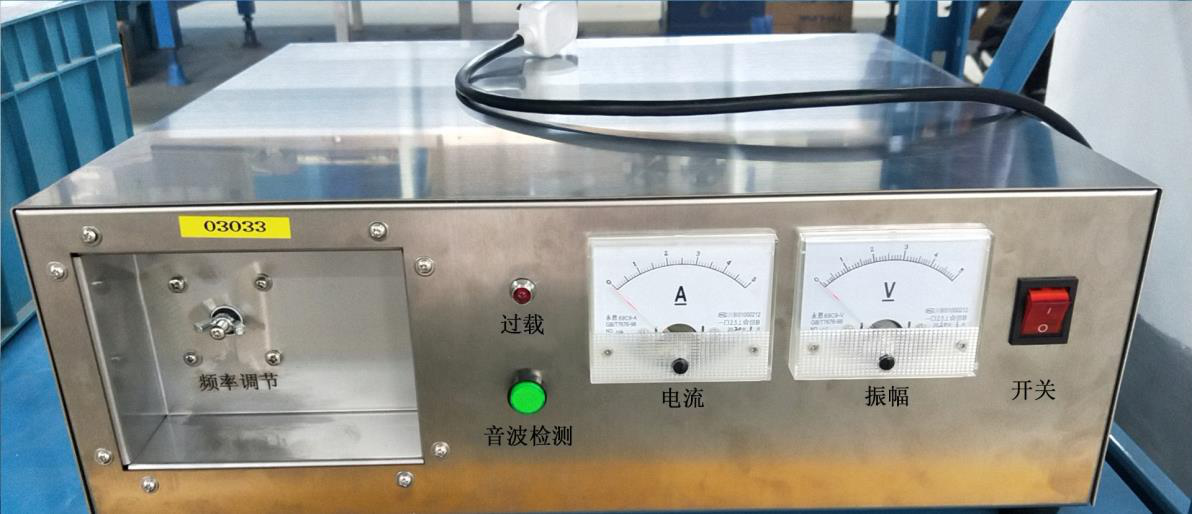

三、 电源正面面板说明
1、开关：电源开关
2、电流：显示超声波换能器工作电流，正常工作电流 0.2A-0.8A，不大于 1A；
3、振幅：显示超声波换能器工作振幅，正常工作振幅 0.2-0.8 或 2-8（电源的振幅表
刻度不同 0~5 和 0~50）不大于 1 或 10；
4、过载：显示是否过载。正常工作，过载灯不亮，若过载，显示红灯；
5、音波检测：点按或长按（不能超过 3s）该按钮，换能器工作，此时电流表与振幅
表出现数值。用于检测电源输出是否；
6、频率调节：使用十字改刀工具根据焊接实际情况调节。

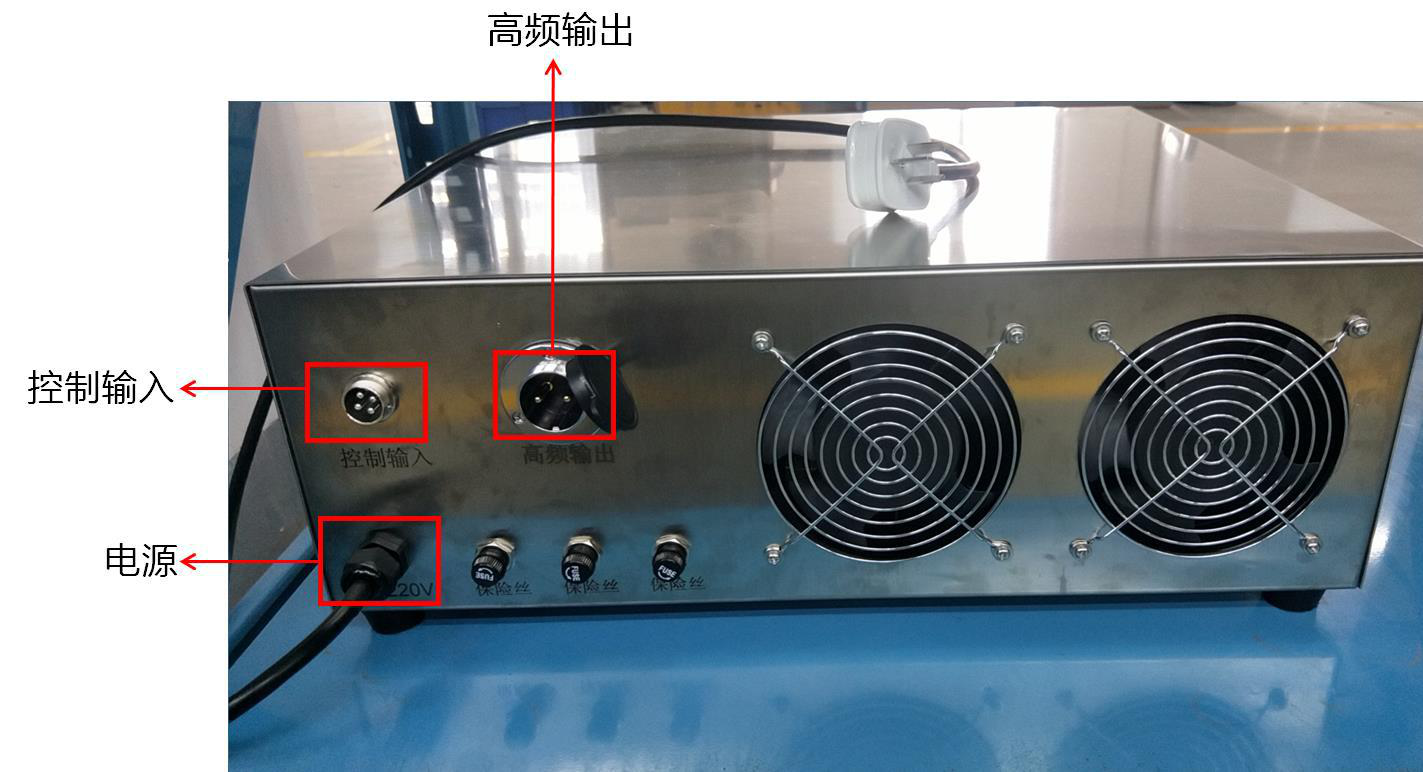

四、 电源背面面板说明
1、电源：接通 220V 50Hz 交流电源；
2、高频输出：与超声波换能器插头连接；
3、控制输入：无源触点，闭合表示电源运行，断开表示电源停止。
五、 操作步骤
1、将超声波模具与振子连接并拧紧，组合为超声波换能器；
2、将超声波换能器安装在口罩机上。安装时应注意模具向上，与口罩焊接滚筒接触
3、将超声波换能器通过线缆接入电源背板的高频输出插口。
4、将控制信号线插头插入电源背面的控制输入插口，另一端两根线（没有正反）为
5、电源插入 220v，50Hz 交流电插座；
6、检查连接与接线是否正常，电源是否正常供电。
7、首次上电，应按音波检测按钮，电源不能过载，电流和振幅处于正常范围（见第
8、打开电源正面开关，同时运行口罩机。
注意：电源与超声波换能器在发货前已配对（编号一致）并调试完好，不能混用。电
源和超声波换能器新配对，一定要对频率重新调节，否则焊接不好，甚至烧毁设备。
注意：若非必要，请勿调节频率调节旋钮，不是电流或振幅越大越好，否则会损伤换
六、 频率调节
电源与超声波换能器在发货前已调试完好，若焊接效果不好或电流振幅过大可调节频
注意：调节频率时，超声波设备应处在非工作状态（即：“控制输入”端断开，模具
1、点按或长按（不超过 3s）音波检查，同时不断调节频率调节旋钮；
2、空载状态时，调节过程中应观察过载指示灯没有报警，电流和振幅处于正常范围
3、在满足焊接工艺要求下，电流表与振幅表的数值应都越小越好。长时间电流过高
会损坏设备。
4、频率调节过程中若过载灯亮，请立即松开音波检查按钮，避免电源寿命缩短或内
5、调节完成后，需拧紧调节螺钉底部的锁紧旋扭。
七、 换能器使用要求
由于本公司产品功率为实标，超声波振子及模具正常使用时会产生大量热量，需加装
