变压器隔离式安全栅
它是将危险场所的本安电路与安全场所的非本安电路用变压器进行电隔离。只允许正常的电源能量和信号通过隔离变压器，切断了安全侧高压窜入危险场所的通道，即使出现故障，有危险能量传过来，也会被限制器限制。信号安全栅
它分为输入端用和输出端用两种形式。
输入端用隔离式安全栅

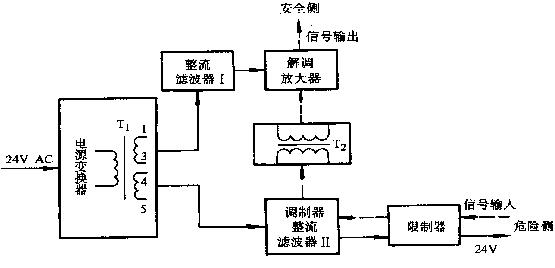

其原理示意图如图所示。

它的作用：① 为二线制变送器提供直流电源电压24VDC，用实线表示，②将来自变送器的4～20mA电流信号转换为与之电气
隔离的4～20mA（或1～5V）DC的电信号，用虚线表示。

1.  信号传输通道
它包括限制器、调制器、隔离变压器、解调放大器。
由危险侧二线制变送器送来的4～20mADC信号经限制器（仅对大电流和高电压信号有限制作用）→调制器（将其调制成交流电
流或电压信号） →再由电流互感器（变压器）T2(隔离作用) →解调放大器（将交流信号恢复其4～20mADC输出），输出电流应和输入电流相等，输入端隔离式安全栅的信号传输系数为1。

2.  能量传输通道
4VDC经电源变换器变为交流电压→电源隔离变压器T1（将交流电源分为两路）→①绕组1，3 →整流滤波器Ⅰ（将交流变为
直流）→解调放大器直流电源电压。②绕组4，5 →调制器调制电压或整流滤波器Ⅱ →限制器和变送器提供24VDC电源电压。
