输出端用齐纳安全栅
        齐纳安全栅在安全侧接调节器类仪表的输出。在危险侧的负载仪表一般为电－气转换器或电动阀门定位器。
        按调节器输出电路形式分为两种：①发射极输出，②集电极输出

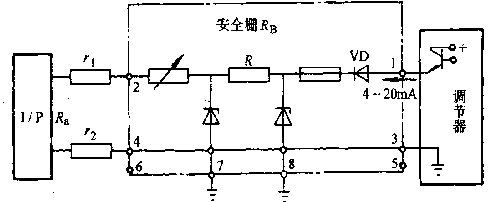

（1）配发射极输出型调节器的齐纳安全栅
        其电路和系统组成如图所示。发射极输出时，调节器（输出端一端接地）与安全栅共地。需要单通道保护。二极管VD防止信号极性接反时损坏安全栅（相当于齐纳二极管正向连接）。

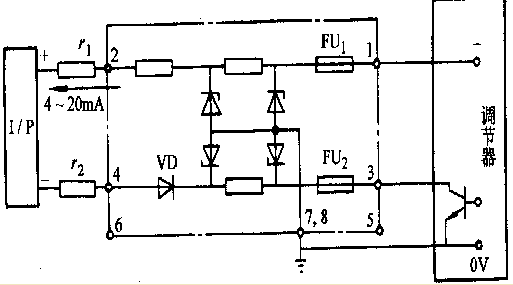

（2）配集电极输出型调节器的齐纳安全栅
           其电路和系统如图所示。调节器的两个输出端均不接地。需要用双通道齐纳安全栅。安全栅的1和3（安全侧）接调节器输出，2和4接负载（现场危险侧），1和3端出现危险的高电压分别由两组安全栅保护。
